Снятие Vanos

Сняв клапанную крышку нам необходимо выставить поршень 1-го цилиндра в ВМТ, так, чтоб совпали метки на шкиве коленвала и крышке ГРМ.

Прокручивать мотор можно ключем или головкой на 22 по часовой стрелке.

Кулачки распредвалов будут примерно в таком положении.

Верхняя плоскость квадрата выпускного распредвала будет параллельна плоскости головки блока.

Проверьте совпадение меток.

После того как совпали метки нужно зафиксировать маховик в этом положении с помощью специального инструмента (можно использовть обычное сверло подходящего диаметра и длины).

Отверстие для фиксатора находится с левой стороны мотора под стартером. Предварительно извлеките пластиковый колпачек отверткой.

Вставьте фиксатор.

Установите фиксатор распредвалов.



Открутите золотник гидравлического шланга ваноса (ключ на 19). Примечание: замените две уплотнительные шайбы при обратной сборке.

Снимите подъемную петлю мотора открутив её от головки блока.

Отключите электрический разъем соленоида ваноса. Для этого нажмите на металлическую клипсу и потяните разъем.

Снимите фиксирующие шайбы тонкогубцами. Вытяните кожух проводки.

Только для М52: Открутите вакуумную трубку.

Опустите трубку, чтоб она не мешала снятию ваноса.

Открутите две пробки в корпусе ваноса для доступа к болтам крепящив звездочку ГРМ (ключ на 19).

Положите ветошь или бумажное полотенце между звездочкой и корпусом ваноса, чтобы случайно не уронить болты.

Открутите 4 болта крепящие звездочку (насадка Torx E-10).

Нажмите на площадку натяжителя цепи для того чтоб вдавить его, вставьте фиксатор в отверстие (можно использовать гвоздь подходящего диаметра).

Открутите 6 гаек крепящих ванос к головке мотора.

Прикройте ремни кондиционера и генератора бумажным полотенцем, чтобы избежать попадания на них масла. Снимаем ванос с мотора. Для этого установите специальный инструмент (11-5-490) на звездочку выпускного распредвала, тяните ванос вперед к радиатору при этом проворачивая инструментом звездочку по часовой стрелке. Учтите, что звездочка должна быть откручена от распредвала, как указано выше по инструкции. При отсутствии специального инструмента, можно аккуратно провернуть звездочку с помощью отвертки вставленной в цепь ГРМ.

Разбираем ванос и диагностируем его:

Открутите болты крепящие крышку цилиндра ваноса к корпусу.

Выньте крышку вместе с поршнем и косозубой шестеренкой из корпуса.

Теперь можно провести диагностику и осмотр узла. Сначала проведите визуальный осмотр поршня на наличие деффектов в виде трещин или сколов. Далее можно продиагностировать герметичность узла. Для этого вставьте поршень в цилиндр и подвигайте его по рабочему ходу. Запомните как легко поршень перемещается в цилиндре со старыми уплотнительными кольцами.

Далее приступим к диагностике подшипника в поршне ваноса.

Проверьте наличие люфта, как показано на фото выше: пошатайте косозубую шестеренку в разных плоскостях. Допускается лишь наличие радиального люфта (Radial play), который нужен для правильного функционирования узла. Осевой люфт (Axial play) не допускается и означает, что подшипник прослаблен и требует ремонта.

Устанавливаем шайбу анти-люфт из ремкомплекта

Внимание! Установка шайбы должна быть проведена до установки новых уплотнительных колец.

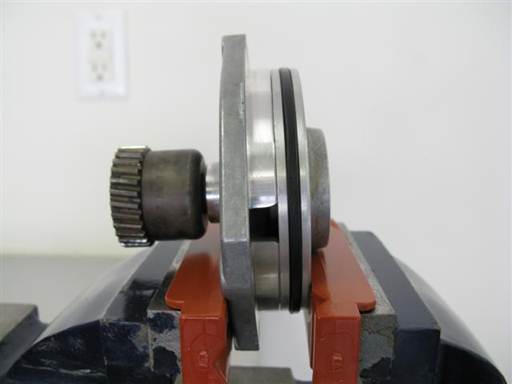

Зафиксируйте поршень в тисках как показано на фото выше. Используйте специальные мягкие губки или же деревянные проставки. Будьте предельно аккуратны, не повредите поверхность поршня и не перетяните тиски, так как поршень очень хрупкий.

Откручиваем крышку поршня ваноса головкой на 18 (в некоторых моторах может быть головка на 17). Резьба обычная, откручивать нужно против часовой стрелки.

Внимание!!! Шлицы на крышке очень низкие и обычная головка будет иметь маленький зацеп, что приведет к слизыванию шлицов и в дальнейшем открутить эту крышку будет невозможно. Для этого нужно специально доработать головку сточив с торца фаску, чтоб головка более плотно прилегала к крышке и было хорошее зацепление. Сточить можно как на токарном станке, так и на обычном точиле. Важно чтоб головка была шестигранная. На фото ниже образец доработанной головки.

Открутив крышку ставим поршень в вертикальном положении и фиксируем его в тисках.

Вынимаем верхнюю шайбу.

Далее вынимаем игольчатый подшипник.



Откручиваем болт подшипника. Внимание!!! Тут левая резьба!!! Откручивайте по часовой стрелке (Используйте звездочку Тorx T30).

Вынимаем центральную обойму подшипников.

Снимаем поршень с оси шестеренки.

Затем извлеките наружную шайбу подшипника.

Тщательно помойте детали подшипника жидкостью для чистки тормозных дисков (растворителем или бензином).

Вствьте нижнюю шайбу в поршень.

Установите на место шайбу анти-люфт из ремкомплекта.

Соберите детали подшипника в обратном порядке. Закрутите болт здездочкой Torx T30. Внимание! Левая резьба! Закручивать болт надо против часовой стрелки! (усилие затяжки 8Нм).

Установите на место верхний подшипник и шайбу.

Установите на место крышку поршня.

Зафиксируйте корпус поршня в тисках.

Затяните крышку поршня. Не затягивайте её с окончательным моментом, так как скорее всего вам прийдется опять разбирать подшипник для подгонки.

Теперь нам необходимо проверить наличие нужного радиального люфта (Radial play). После этого прокрутите поршень по оси проверив тем самым сопротивление качения подшипника. После установки новой шайбы поршень должен крутиться на подшипнике без особого сопротивления. Если подшипник сильно "затянут", то обязательно необходима подгонка центральной обоймы подшипника (см. ниже "Подгонка затянутого подшипника"). Если же поршень все так же имеет осевой люфт и очень легко крутиться на подшипнике, значит нужна подгонка установленой шайбы из ремкомплекта (см. ниже "Подгонка прослабленого подшипника").

Подгонка затянутого подшипника:

Опять разберите подшипник и извлеките центральную обойму (шайба, которая находиться между двумя игольчатыми подшипниками).

Разместите лист наждачной бумаги (Р400) на твердой и ровной поверхности и обработайте на ней шайбу с обеих сторон. Равномерно прошлифуйте пару минут шайбу на наждачной бумаге, отчистите её, соберите подшипник и опять проверьте как крутиться подшипник. При необходимости повторите процедуру подгонки, пока подшипник не будет крутиться без особого сопротивления.

Подгонка прослабленого подшипника:

Опять разберите подшипник и извлеките наружную шайбу (шайба, которую установили из ремкомплекта).

Разместите лист наждачной бумаги (Р250-Р400) на твердой и ровной поверхности и обработайте на ней шайбу с обеих сторон. Равномерно прошлифуйте пару минут шайбу на наждачной бумаге, отчистите её, соберите подшипник и опять проверьте осевой люфт и не зажат ли подшипник при кручении. При необходимости повторите процедуру подгонки, до тех пор пока не пропадет осевой люфт, но при этом подшипник должен крутиться без особого сопротивления.

Когда результат по подгонке достигнут, затяните крышку подшипника с моментом 40 Нм.

Замена уплотнительных колец из ремкомплекта

Устранив люфт подшипника ваноса можно приступить к установке новых уплотнительных колечек

Аккуратно разрежьте старые уплотнительные кольца подходящим режущим инструментом. Будьте предельно внимательны, не повредите рабочую поверхность поршня!

После того как вы разрезали и удалили все уплотнительные кольца, протрите поршень бумажным полотенцем, хорошо очистите канавку для колец.

Сначала установите резиновое кольцо в канавку.

Проверьте чтоб резиновое кольцо (оно имеет круглое сечение) не перекрутилось на своем месте.

Если установка производится при температуре воздуха ниже 20 градусов по Цельсию, то необходимо положить тефлоновое кольцо в теплую воду (40-50С) на пару минут для придания ему эластичности. После этого вытереть кольцо насухо и установить.

Аккуратно и медленно натяните тефлоновое кольцо от одного края поршня к другому.

Хорошо смажьте цилиндр корпуса и сам поршень с новыми кольцами моторным маслом. Вставьте поршень в цилиндр под углом примерно 30 градусов и прокручивая его вдавите в цилиндр.

Несколько раз прокрутите поршень в цилиндре и подвигайте его вверх и вниз, чтоб кольцо приобрело форму цилиндра. Повторяйте эту операцию, пока тефлоновое кольцо не перестанет проворачиваться в своей канавке.

Вдавите поршень в крайнее нижнее положение и дайте ему постоять так 2-3 мин.

Затем достаньте поршень. Кольцо приобрело нужную форму.

Установите поршень на место. Полостью вдавите поршень. Закрутите 5 болтов (момент 10 Нм).
