Приложение Б
Рисунок Б.1. – Копия исторического костюма
Приложение В
Рисунок В.2. – Копия исторического головного убора
Приложение Г
Рисунок Г.3. – Эскиз модели №1
Приложение Д
Технический эскиз и описание модели
Рисунок Д.4. – Технический эскиз модели №2
Описание модели
Жакет женский для повседневного использования. Для изготовления жакета рекомендуются ткани средней плотности с содержанием натуральных волокон. Жакет прилегающего силуэта, плечевой пояс заужен. Застежка центральная, на 3 обметных петли и пуговицы.
Полочка с рельефами и нагрудной вытачкой, переведенной в линию низа жакета. На полочке расположены накладные карманы, застегивающиеся на пуговицы.
Спинка со средним швом, рельефами и плечевыми вытачками. В среднем шве встречная складка со шнуровкой.
Рукав втачной, двухшовный, с верхним и нижним швом.
Воротник пиджачного типа.
Для отделки жакета использована декоративная тесьма по отлету воротника, краю борта, верхнему краю кармана, верхнему шву рукава.
Жакет выполнен на притачной подкладке.
Приложение Е
Основные размерные признаки типовой фигуры
(абсолютные величины)
| Условные
| Наименование
| З н а ч е н и я р а з м е р н ы х п р и з н а к о в, см
|
| обозначения
| размерных признаков
|
| Размер
| ½ обхвата груди
|
|
|
|
|
|
|
|
|
|
| Р
| Рост
|
|
|
|
|
|
|
|
|
|
| ОГ
| Обхват груди (третий)
|
|
|
|
|
|
|
|
|
|
| ОТ
| Обхват талии
| 55.4
| 59.4
| 63.4
| 67.4
| 71.4
| 75.4
| 79.4
| 83.4
|
|
| ОБ
| Обхват бедер
|
|
|
|
|
|
|
|
|
|
| ОШ
| Обхват шеи
| 34.2
| 34.8
| 35.4
| 36.0
| 36.6
| 37.2
| 37.8
| 38.4
|
|
| ДГОР
| Длина горловины
| 6.4
| 6.5
| 6.6
| 6.7
| 6.8
| 6.9
| 7.0
| 7.1
|
|
| ГПР
| Глубина проймы сзади
| 18.9
| 19.3
| 19.7
| 20.1
| 20.5
| 20.9
| 21.3
| 21.7
|
|
| ДТС
| Длина спины до линии талии
| 41.4
| 41.4
| 41.4
| 41.6
| 41.8
| 42.0
| 42.2
| 42.4
|
|
| ДБ
| Длина спины до линии обхвата бедер
| 61.0
| 61.4
| 61.8
| 62.2
| 62.6
| 63.0
| 63.4
| 63.8
|
|
| ВГ II
| Высота груди вторая
| 25.7
| 26.5
| 27.3
| 28.1
| 28.9
| 29.7
| 30.5
| 31.3
|
|
| ДТП II
| Длина переда до талии вторая
| 43.9
| 44.3
| 44.7
| 45.3
| 45.9
| 46.5
| 47.1
| 47.7
|
|
| ШС
| Ширина спины
| 15.0
| 15.5
| 16.0
| 16.5
| 17.0
| 17.5
| 18.0
| 18.5
|
|
| Шпр
| Ширина проймы
| 7.2
| 7.9
| 8.6
| 9.3
| 10.0
| 10.7
| 11.4
| 12.1
|
|
| ШГ
| Ширина груди
| 15.8
| 16.6
| 17.4
| 18.2
| 19.0
| 19.8
| 20.6
| 21.4
|
|
| ШП
| Ширина плечевого ската
| 11.6
| 11.9
| 12.2
| 12.5
| 12.8
| 13.1
| 13.4
| 13.7
|
|
| ДР
| Длина рукава (платья)
| 59.0
| 59.3
| 59.6
| 59.9
| 60.2
| 60.5
| 60.8
| 61.1
|
|
| ОП
| Обхват плеча
| 23.2
| 24.6
| 26.0
| 27.4
| 28.8
| 30.2
| 31.6
| 33.0
|
|
| ОЗ
| Обхват запястья
| 14.6
| 14.9
| 15.2
| 15.5
| 15.8
| 16.1
| 16.4
| 16.7
|
|
| ДСБ
| Длина от талии до пола сбоку
| 110.0
| 110.1
| 110.2
| 110.3
| 110.4
| 110.5
| 110.6
| 110.7
|
|
| ДС
| Длина от талии до плоскости сидения
| 24.9
| 25.3
| 25.7
| 26.1
| 26.5
| 26.9
| 27.3
| 27.7
|
|
| ДН
| Длина ноги по внутренней поверхности
| 82.2
| 81.9
| 81.6
| 81.3
| 81.0
| 80.7
| 80.4
| 80.1
|
|
| Окол
| Обхват колена
| 33.4
| 34.5
| 35.6
| 36.7
| 37.8
| 38.9
| 40.0
| 41.1
|
|
| Приложение Ж
Схемы построения основных, производных и вспомогательных лекал верхней одежды
|
| Рисунок Ж.1. – Основные лекала деталей верха: спинка, полочка, верхняя и нижняя части рукава.
|
| Рисунок Ж.2. – Сопряжение лекал: 1 – дополнительные припуски для сопряжения;
2 – линии сопряжения; 3 – корректировка контуров в процессе сопряжения.
|
| Рисунок Ж.3. – Производные лекала подкладки для изделия с притачной по низу подкладкой:
спинка, полочка, двухшовный рукав.
|
| Рисунок Ж.4. – Производные лекала подкладки для изделия с притачной по низу подкладкой:
спинка, полочка, двухшовный рукав.
|

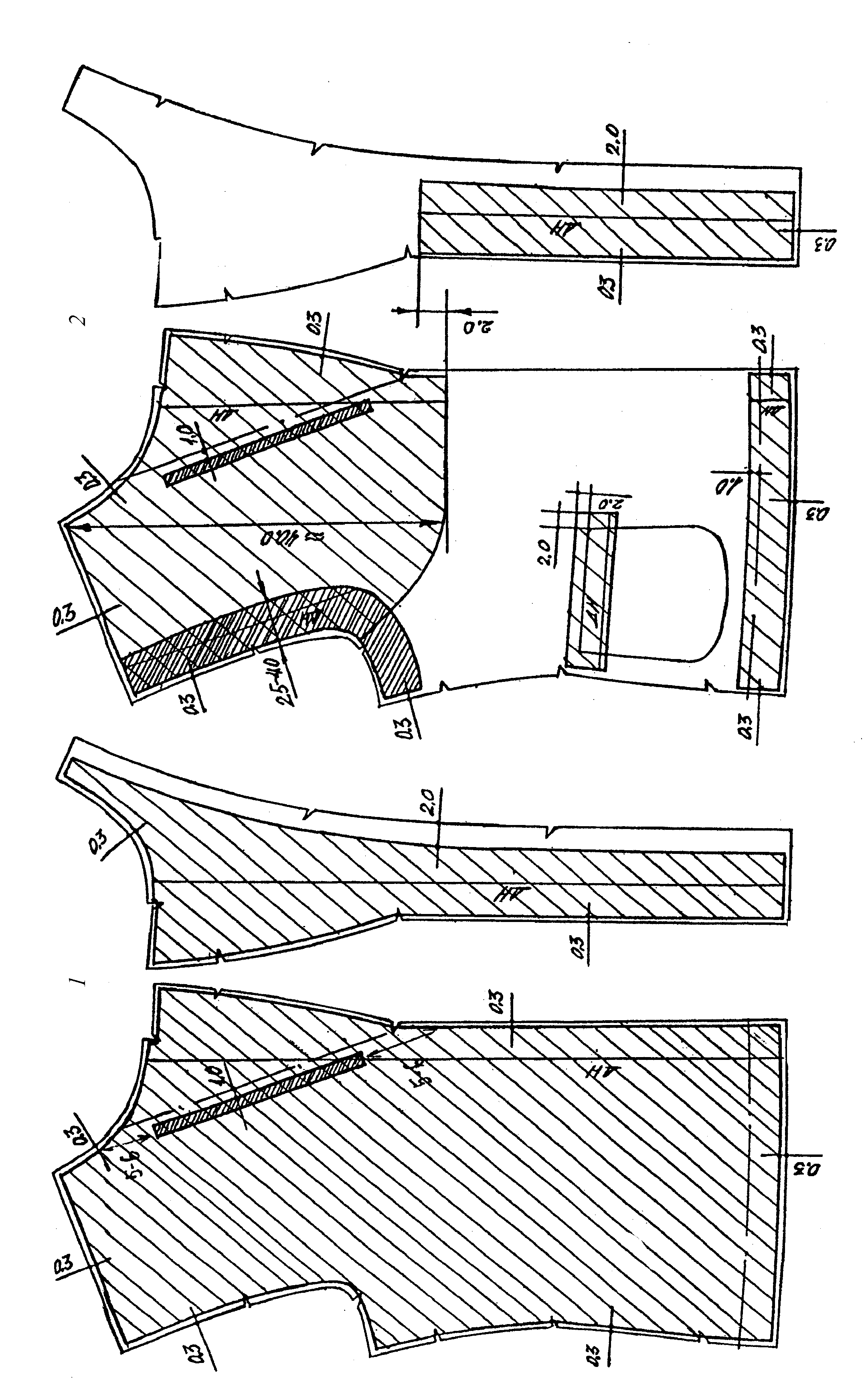

| Рисунок Ж.5, – Лекала клеевой прокладки полочки и подборта: 1 – при фронтальном дублировании;
2 – при зональном дублировании.
|
| Рисунок Ж.6. – Вспомогательные лекала: разметка вытачек и карманов.
|
| Рисунок Ж.7. – Вспомогательные лекала разметок:
петель, обтачивания лацкана и клапана, подгиба низа изделия.
|
| Рисунок Ж.8. – Построение лекал воротника: 1 – подрезка нижнего воротника; 2 – нижний воротник из основной ткани;
3 – клеевая прокладка в нижний воротник; 4 – разметка обтачивания угла воротника; 5 – верхний воротник из основной ткани.
|
| | | | |
