Определение прямоугольных координат по аэроснимкам.

Если аэроснимки изготовлены с координатной сеткой, то, поль­зуясь ей, можно определять прямоугольные координаты объектов непосредственно по аэроснимкам. Но, как известно, масштабы аэроснимков нестандартны, ввиду чего измерять по ним прямо­угольные координаты таким же образом, как по карте, т. е. поль­зуясь линейным масштабом и циркулем, неудобно. Здесь требуется координатомер, который был бы пригоден для любого мас­штаба аэроснимков. Таким координатомером может служить обыч­ная линейка с миллиметровыми делениями. При пользовании ею принимают, что 1 мм линейки соответствует 10 м на местности; тогда 10 см на линейке будет соответствовать 1 км.

Для определения абсциссы х точки А (рис. 52) линейку накла­дывают на аэроснимок так, чтобы ее нулевой штрих совместился с ближайшей к точке А нижней горизонтальной километровой ли­нией сетки, а штрих, обозначающий 10 см, - с ближайшей верх­ней. В то же время край линейки должен проходить через точку Л. Отсчет по линейке против точки А, выраженный в миллиметрах и умноженный на 10, укажет в метрах величину, соответствующую на местности отрезку АВ аэроснимка. На рис. 52 этот отсчет ра­вен 740 м; абсцисса х = 6 615 740' м:

Для определения ординаты у поступают так же, но помещают линейку между вертикальными километровыми линиями сетки, об­ращая внимание на то, чтобы нулевой штрих совмещался с линией, лежащей влево от точки А. Для точки А ордината у = 5 510 370 м.

Отсчеты по линейке обычно делают с точностью до десятых долей миллиметра.

Описанный способ основан наподобие треугольников ОАВ и OA1B1. Из этого подобия следует.



ОА /х = ОА1/А1В1 где х = А1В1 * ОА/ОA1

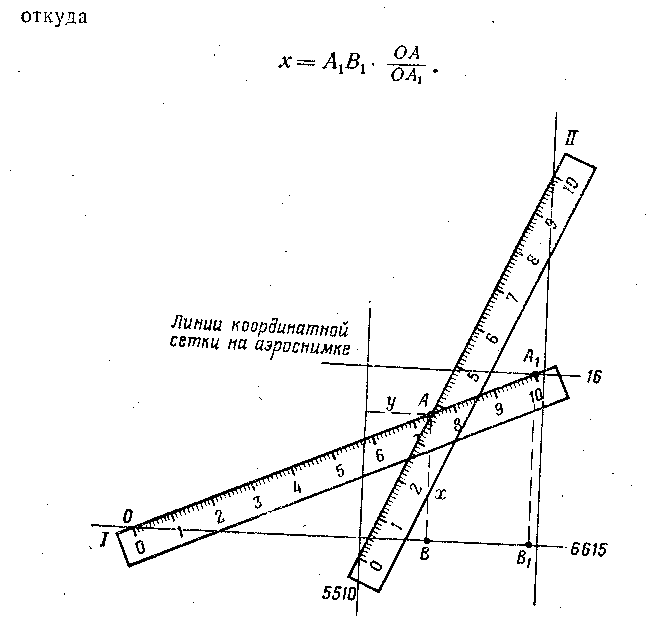

Рис. 52. Определение прямоугольных координат точек на аэро­снимке с помощью линейки с миллиметровыми делениями:
I — положение линейки при определении абсциссы х; II — то* же при
определении ординаты у



Так как отрезку А1В1 на местности соответствует 1000 м (отрезок А1В1 равен стороне километрового квадрата сетки), а от­резок ОА1 на аэроснимке равен 100 мм, будем иметь.



Х = 1000м*ОАмм/ 100м = 10*ОАм.

Аналогично доказывается равенство у = 10-ОА м (при втором положении линейки).
