Измерение линий на карте.

Прямые линии измеряют обычно линейкой. Извилистые и ло­маные линии измеряют по частям циркулем-измерителем. Для этого устанавливают по линейке или линейному масштабу раствор циркуля, соответствующий какому-нибудь целому числу километ­ров или сотен метров, и таким «шагом» проходят вдоль измеряе­мой линии, ведя счет перестановок ножек. Порядок измерения показан на рис. 12, где АF— измеряемая линия, А, В, С,..., Е— места постановки ножек, ЕF—остаток, измеряемый по линейке (линейному масштабу). Стрелками показано направление перемещения ножек.

Величину «шага» выбирают в зависимости от извилистости ли­нии: от 4—5 см—при измерении кривых с плавными закругле­ниями, до 1—2 см—при измерении линий с большим числом резких поворотов. Последние более удобно измерять так, как пока­зано на рис. 13. Ломаная АВСDЕF равна по длине конечному раствору циркуля А₄Р, величину которого определяют по масштабной линейке.





Рис. 12. Измерение линий «шагом» циркуля



Для измерения кривых и извилистых линий попользуют также специальный прибор - курвиметр (рис. 14). Механизм этого прибора - состоит из измерительного колесика, соединенного системой зубчатых передач со стрелкой, которая движется по циферблату. При движении колесика вдоль измеряемой по карте линии стрелка передвигается по циферблату и указывает пройден­ное колесиком расстояние в сантиметрах. Для измерения расстоя­ния следует предварительно вращением колесика установить стрелку курвиметра в начальное положение, т. е. на отсчет «0», а затем прокатить его вдоль измеряемой линии, следя за тем, чтобы стрелка двигалась по циферблату в направлении чисел 10, 20 и 30 и т. д. Умножив величину масштаба карты на показание стрелки курвиметра, получают расстояние на местности.

Перед употреблением курвиметр следует проверить, измерив им какую-нибудь линию, длина которой известна, например: 10 - 20 см линии километровой сетки.

Для более точного измерения и откладывания расстояний по карте, например при подготовке к ориентированию на местности с помощью навигационной аппаратуры или при определении исходных данных для стрельбы, применяют поперечный масштаб - специальный график, награвированный на металлической линейке (рис. 15, а). Карта для таких измерений должна быть хорошо расправлена и прикреплена к какой-либо жесткой основе (планшету).

Построение поперечного масштаба основано на пропорциональности отрезков параллельных линий, пересекающих стороны угла асв (рис. 15, б). Цена наименьшего деления масштаба равна 0,02 см.



Рис. 13. Изменение линий наращиванием раствора циркуля

Рис. 14. Курвиметр

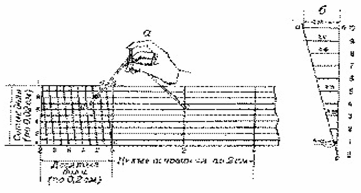

Рис. 15. Поперечный масштаб



Оцифровка делении на масштабе (рис. 15, а) означает: вправо от нуля - число целых оснований масштаба (обычно по 2 см - в каждом), влево от нуля - число десятых долей основания, а вверх по линии КL - число сотых долей основания. Важно отметить, что такая оцифровка особенно удобна при измерениях по карте масштаба 1:50 000, так как цифры указывают непосредственно расстояния на местности в километрах, сотнях и десятках метров соот­ветственно. При пользовании картами других масштабов надо вначале определить, какому числу метров на местности соответствует основание масштаба, его десятая и сотая доли.

Пользование поперечным масштабом показано на рис. 15, а. Пусть требуется определить расстояние на местности, соответст­вующее отрезку de на карте масштаба 1:25 000. Раствор циркуля, равный этому отрезку, устанавливают на поперечном масштабе так, чтобы, во-первых, обе ножки оказались на одной горизонталь­ной линии и, во-вторых, правая ножка находилась на одном из перпендикуляров к основанию (точка е), а левая - на одной из: наклонных линий (точка d). Для 1:25000 карты основание масштаба соответствует 500 м, десятая доля основания - 50 м, сотая 5 м. По цифровым обозначениям линий видно, что этот отрезок равен 500 Х 1+50 Х 3+5 Х 6 = 680 м.
