Условные изображения зубчатых колес, реек, червяков и звездочек цепных передач

ГОСТ 2.402–68 устанавливает условные изображения, применяемые при выполнении чертежей зубчатых коле, реек, червяков и звездочек цепных передач, а также при выполнении сборочных чертежей, содержащих указанные детали. Условные изображения соединений перечисленных деталей должны соответствовать указанным в табл. 8.

Зубья зубчатых колес, звездочек цепных передач и витки червяков вычерчивают в осевых разрезах и сечениях, зубья реек – в поперечных. В остальных случаях зубья и витки не вычерчивают и изображаемые детали ограничивают поверхностями выступов (табл. 7, п. п. 1–9).

Если необходимо показать профиль зуба или витка, вычерчивают зуб или виток на выносном элементе; допускается показывать их на ограниченном участке изображения детали (табл. 7, п. 1, б, 6).

Окружности и образующие поверхностей выступов зубьев и витков (цилиндров, конусов, т. п.) показывают сплошными основными линиями, в том числе и в зоне зацепления (табл. 7, п. п. 1–9, табл. 8, п. п. 1–4, 9, 11, 12).

На чертежах зубчатых колес, реек, червяков, звездочек цепных передач показывают делительные окружности, делительные линии, образующие делительных поверхностей и окружности больших оснований делительных конусов (табл. 7, п. п. 1–6, 8, 9).

На чертежах глобоидных червяков и сопрягаемых с ними колес, а также на сборочных чертежах глобоидных червячных передач показывают расчетные окружности и образующие расчетных поверхностей (табл. 7, п. 7, табл. 8, п. 12).

Делительные, начальные, расчетные окружности и линии, образующие делительных, начальных, расчетных поверхностей, окружности больших оснований делительных и начальных конусов показывают штрих-пунктирными тонкими линиями.

На сборочных чертежах зубчатых и червячных передач показывают начальные окружности, начальные линии, образующие начальных поверхностей и окружности больших оснований начальных конусов (табл. 8, п. п.1–11).

Окружности и образующие поверхностей впадин зубьев и витков в разрезах и сечениях показывают на всем протяжении сплошными основными линиями.

На видах цилиндрических зубчатых колес, червяков, реек и звездочек цепных





Продолжение табл. 6

Наименование пружины	Условное изображение
На виде	В разрезе	С толщиной сечения на чертеже 2 мм и менее
19. Пружина изгиба пластинчатая многослойная (рессора), стянутая хомутом
19а. Пружина изгиба пластинчатая многослойная (рессора)
19б. Пружина изгиба пластинчатая многослойная (рессора) с проушинами



В разрезе витки изображают прямыми линиями, соединяющими сечения (табл. 6). Допускается в разрезе изображать только сечения витков.

При вычерчивании винтовой пружины с числом витков более четырех показывают с каждого конца пружины 1–2 витка, не считая опорных. Остальные витки не изображают, а проводят осевые линии через центры сечений витков по всей длине пружины (табл. 6, п. п. 1–6 и 8–11).

Пружины на чертежах изображают с правой навивкой. При обусловленных направлениях торцовых моментов допускается изображать пружины с требуемым на-правлением навивки.

При вычерчивании пакета тарельчатых пружин с числом пружин более четырех с каждого конца изображают 2–3 пружины, а контур условно непоказанной части пакета – сплошными тонкими линиями (табл. 6, п. 16).

Если диаметры проволоки и троса или толщина сечения материала на чертеже 2 мм и менее, то пружину изображают линиями толщиной 0,6 – 1,5 мм (см. табл. 6, п. п. 1–18); многослойную пластинчатую пружину типа рессоры изображают по внешнему контуру пакета (табл. 6, п. 19).

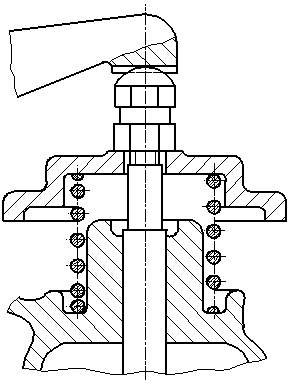

Рис. 67. Условное изображение части изделия, расположенной за пружиной (показаны лишь сечения витков)



На сборочном чертеже применяют следующие способы упрощенного изображения составных частей изделий:

а) на разрезах изображают нерассеченными составные части, на которые оформлены самостоятельные сборочные чертежи. Пример изображения самостоятельной сборочной единицы на разрезе изделия приведен на рис. 68.





Рис. 68. Изображение самостоятельной сборочной единицы на разрезе изделия



б) типовые, покупные и другие широко применяемые изделия изображают упрощенными внешними очертаниями (рис. 69), не изображая мелких выступов, впадин и т. п.





а б

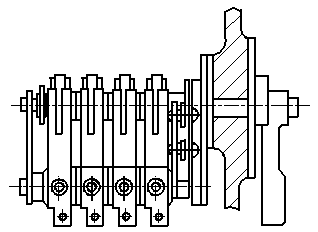

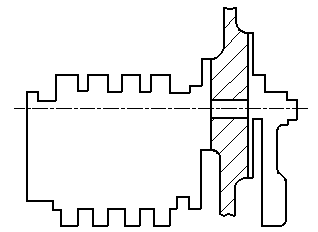

Рис. 69. Изображение покупного изделия: а – полное; б – упрощенное



На сборочных чертежах, включающих изображения нескольких одинаковых составных частей (колес, опорных катков и т. п.), допускается выполнять полное изображение одной составной части, а изображения остальных частей – упрощенно в виде внешних очертаний.

Сварное, паяное, клееное и тому подобное изделие из однородного материала в сборе с другими изделиями в разрезах и сечениях штрихуют в одну сторону, изображая границы между деталями изделия сплошными основными линиями (рис. 70). Допускается не показывать границы между деталями, т. е. изображать конструкцию как монолитное тело.



Рис. 70. Пример оформления сварного корпуса в сборе с осью



Если необходимо указать положение центра масс изделия, то на чертеже приводят соответствующие размеры и на полке линии-выноски помещают надпись: «Ц. М.». Линии центров масс составных частей изделия наносят штрихпунктирной линией, а на полке линии-выноски делают надпись: «Линия Ц. М.».



Продолжение табл. 6

Наименование пружины	Условное изображение
На виде	В разрезе	С толщиной сечения на чертеже 2 мм и менее
14. Пружина тарельчатая с наклонными кромками
15. Пружина тарельчатая с прямыми кромками
16. Пакет с последовательной схемой сборки тарельчатых пружин
17. Пакет с параллельной схемой сборки тарельчатых пружин
18. Пружина изгиба пластинчатая
18а. Торсион цилиндрический
18б. Торсион наборный



Продолжение табл. 6

Наименование пружины	Условное изображение
На виде	В разрезе	С толщиной сечения на чертеже 2 мм и менее
12. Пружина кручения с прямыми концами, расположенными вдоль оси пружины
13. Пружина спиральная плоская с отогнутыми зацепами
13а. Пружина ленточная



Внешние очертания изделия, как правило, следует упрощать, не изображая мелких выступов, впадин и т. п. (рис. 71).







а

б

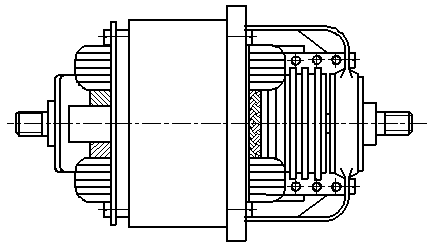

Рис. 71. Пример оформления чертежа электродвигателя:

а – полное; б – упрощенное
