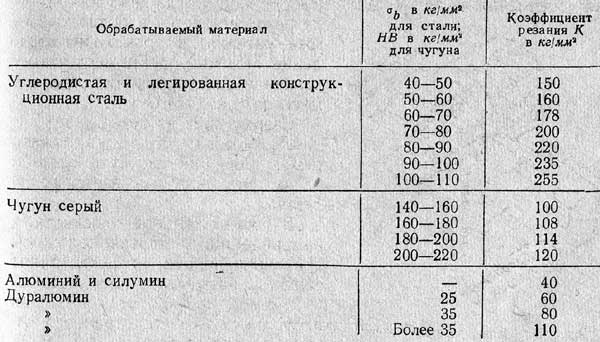

Средние значения коэффициента резания К при точении

Если известен коэффициент резания К, то, умножив его на площадь поперечного сечения среза f в мм², можно найти приблизительную величину силы резания по формуле

Р_z = Kf кг. (8)

Пример 5. На токарном станке обтачивается вал из машиноподелочной стали с σ_b = 60 кг/мм². Определить силу резания, если глубина резания t = 5 мм, а подача s = 0,5 мм/об.
Решение. По формуле (8) сила резания

Р_z = Kf кг. (8)

Определяем величину f:

f = ts = 5x0,5 = 2,5 мм².

По табл. 3 находим значение К для машиноподелочной стали с σ_b = 60 кг/мм²:

K = 160 кг/мм²

.Следовательно,

_z = Kf = 160x2,5 = 400 кг.

Мощность резания. Зная силу резания и скорость резания, можно узнать, какая требуется мощность для срезания стружки данного сечения.
Мощность резания определяется по формуле

(9)

где N_peз — мощность резания в л.с.;
Р_z — сила резания в кг;
v — скорость резания в м/мин.

Мощность электродвигателя станка должна быть несколько больше мощности резания, так как часть мощности электродвигателя затрачивается на преодоление трения в механизмах, передающих движение от электродвигателя к шпинделю станка.

Пример 6. Определить мощность резания для обтачивания вала, рассмотренного в предыдущем примере, если обработка ведется со скоростью резания, υ = 60 м/мин.Решение. По формуле (9) мощность резания

Мощность резания обычно выражается не в лошадиных силах, а в киловаттах (квт). Киловатт в 1,36 раза больше лошадиной силы, поэтому для того, чтобы выразить мощность в киловаттах, нужно разделить мощность в лошадиных силах на 1,36:

и, наоборот,
