ПРИЛОЖЕНИЕ А. Таблица А.1 Значения коэффициента α





Таблица А.1 Значения коэффициента α



ξ = 2z/b	Коэффициент αдля фундаментов
круглых	прямоугольных с соотношением сторон η = l / b, равным	ленточных η 10
1,0	1,4	1,8	2,4	3,2
0,4 0,8 1,2 1,6 2,0	1,000 0,949 0,756 0,547 0,390 0,285	1,000 0,960 0,800 0,606 0,449 0,336	1,000 0,972 0,848 0,682 0,532 0,414	1,000 0,975 0,866 0,717 0,578 0,436	1,000 0,976 0,876 0,739 0,612 0,505	1,000 0,977 0,879 0,749 0,629 0,530	1,000 0,977 0,881 0,754 0,639 0,545	1,000 0,977 0,881 0,755 0,642 0,550
2,4 2,8 3,2 3,6 4,0	0,214 0,165 0,130 0,106 0,087	0,257 0,201 0,160 0,131 0,108	0,325 0,260 0,210 0,173 0,145	0,374 0,304 0,251 0,209 0,176	0,419 0,349 0,294 0,250 0,214	0,449 0,383 0,329 0,285 0,248	0,470 0,410 0,360 0,319 0,285	0,477 0,420 0,374 0,337 0,306
4,4 4,8 5,2 5,6 6,0	0,073 0,062 0,053 0,046 0,040	0,091 0,077 0,067 0,058 0,051	0,123 0,105 0,091 0,079 0,070	0,150 0,130 0,113 0,099 0,087	0,185 0,161 0,141 0,124 0,110	0,218 0,192 0,170 0,152 0,136	0,255 0,230 0,208 0,189 0,173	0,280 0,258 0,239 0,223 0,208
6,4 6,8 7,2 7,6 8,0	0,036 0,031 0,028 0,024 0,022	0,045 0,040 0,036 0,032 0,029	0,062 0,055 0,049 0,044 0,040	0,077 0,064 0,062 0,056 0,051	0,099 0,088 0,080 0,072 0,066	0,122 0,110 0,100 0,091 0,084	0,158 0,145 0,133 0,123 0,113	0,196 0,185 0,175 0,166 0,158
8,4 8,8 9,2 9,6 10,0	0,021 0,019 0,017 0,016 0,015	0,026 0,024 0,022 0,020 0,019	0,037 0,033 0,031 0,028 0,026	0,046 0,042 0,039 0,036 0,033	0,060 0,055 0,051 0,047 0,043	0,077 0,071 0,065 0,060 0,056	0,105 0,098 0,091 0,085 0,079	0,150 0,143 0,137 0,132 0,126
10,4 10,8 11,2 11,6 12,0	0,014 0,013 0,012 0,011 0,010	0,017 0,016 0,015 0,014 0,013	0,024 0,022 0,021 0,020 0,018	0,031 0,029 0,027 0,025 0,023	0,040 0,037 0,035 0,033 0,031	0,052 0,049 0,045 0,042 0,040	0,074 0,069 0,065 0,061 0,058	0,122 0,117 0,113 0,109 0,106

Примечания: 1. Условные обозначения: b – ширина или диаметр фундамента; l – длина фундамента.

2. Для фундаментов, имеющих подошву в форме правильного многоугольника площадью А, значения αпринимаются как для круглых фундаментов радиусом .

3. Для промежуточных значений ξ и η коэффициент αопределяется по интерполяции.









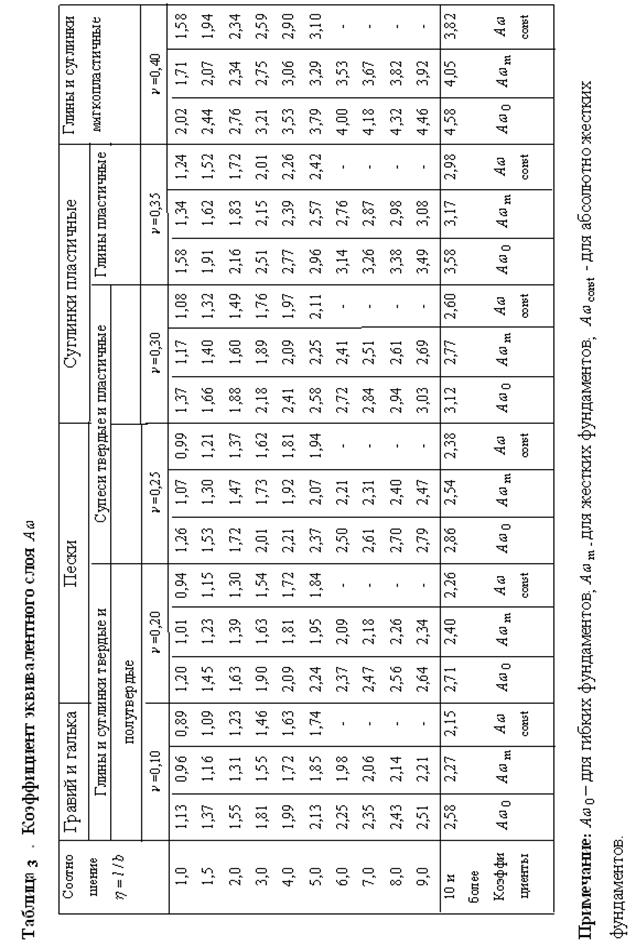

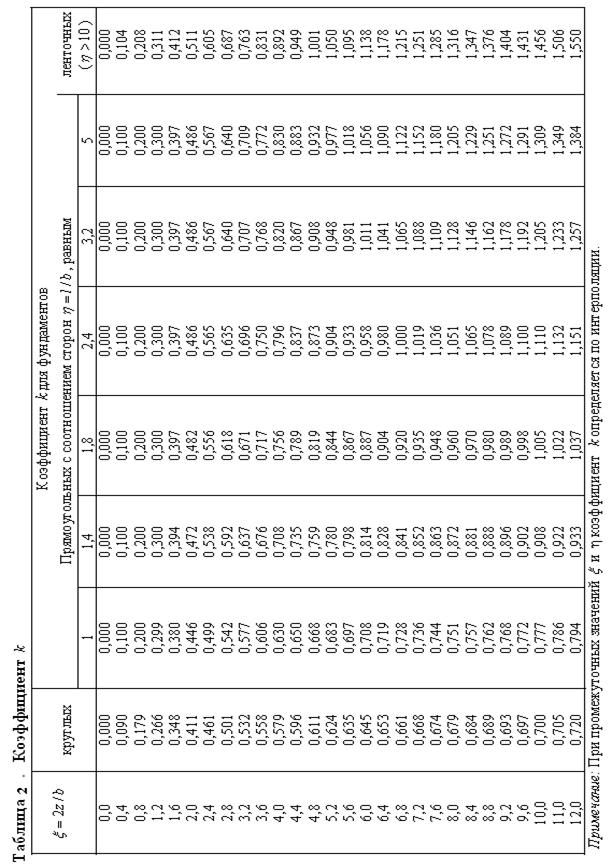

Таблица А.4 Коэффициенты А и В



Заложение откоса 1:m	Поверхность скольжения проходит через нижнюю кромку откоса
А	В
1:1,00	2,34	5,79
1:1,25	2,64	6,05
1:1,50	2,64	6,50
1:1,75	2,87	6,58
1:2,00	3,23	6,70
1:2,25	3,19	7,27
1:2,50	3,53	7,30
1:2,75	3,59	8,02
1:3,00	3,59	8,91





Таблица А.5 Коэффициент



Относительная толщина слоя	Коэффициент
0< 0.5	1.5
0.5< 1	1.4
1< 2	1.3
2< 3	1.2
3< 4	1.1
>5	1.0



Таблица А.6 Коэффициент



Среднее значение модуля деформации грунта основания Е, МПа (кг/см2)	Значения коэффициента при ширине фундамента b, м, равной
b<10	10 15	b>15
Е<10(100) Е 10(100)		1,35	1,5





Глинистые грунты, в зависимости от числа пластичности, подразде ляются на супеси (0,01 < J_P > 0,07), суглинки (0,07 < J_P < 0,17) и глины ',17 < J_P).



График для определения коэффициента К



СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ





1. Цытович Н. А. Механика грунтов (краткий курс): Учебник для строит. вузов – 4-е изд., перераб. и доп. – М.: Высш.шк., 1983.-288с., ил.

2. Механика грунтов, основания и фундаменты: Учеб.пособие М55 для строит. Спец.вузов/ С.Б. Ухов и др. 2-е изд., перераб. и доп. – М.:Высш.шк.,2002. –566 с.:ил.

3. Далматов Б. И. Механика грунтов, основания и фундаменты. – М.: Стройиздат, 1988. – 415 с., ил.

4. СНиП 2.02.01-83. Основания зданий и сооружений. – М.: Стройиздат, 1985. – 40 с.

5. ГОСТ 25100-95. Грунты. Классификация. – М.: Стройиздат, 1995., -20.

6. ГОСТ 5180-84. Физические свойства грунтов. – М.: Стройиздат, 1985., -18с.

7. Чаповский Е. Г. Лабораторные работы по грунтоведению и механике грунтов. – М.: Недра, 1975., -238с.
