Понятие о базах

Для правильного построения технологического процесса очень важно заранее выбрать поверхность, по которой должна производиться установка заготовки на станке. Такая поверхность называется установочной базой.

Выбор баз является одной из важнейших задач, которые решаются при составлении технологического процесса. От того, как осуществляется базирование, в большинстве случаев зависит выполнение технических требований к взаимному расположению поверхностей деталей (соосность, перпендикулярность и т. д.).

Установочную базу, используемую на первой установке, называют первичной базой. Первичной базой обычно пользуются один раз на первой установке. На этой базе обычно обрабатывают ту поверхность, которая на последующих установках должна служить установочной базой.

При выборе первичных баз нужно исходить из следующих основных положений.

1. За первичную базу следует принимать такую поверхность заготовки, которая позволяет подготовить базу для последующей обработки других поверхностей.

Поясним это на примере. Пусть требуется обработать деталь, показанную на рис. 285. За первичную базу следует принять поверхность а фланца и на этой базе обработать цилиндрический участок диаметром 80 мм, подрезать торец фланца и торец цилиндрического участка. Поверхность обработанного цилиндра диаметром 80 мм будет служить базой второй установки для обработки второго наружного торца фланца.

Если в качестве первичной базы принять поверхность необработанного цилиндрического участка диаметром 80 мм и обработать на этой базе торец фланца, то база для дальнейшей обработки детали с другой стороны не будет подготовлена (обработанный торец фланца может служить базой только при условии закрепления детали на планшайбе со сложной установкой). Следовательно, поверхность цилиндрического участка за первичную базу принимать нельзя.

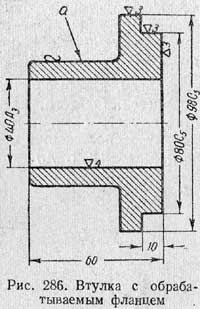

2. Для деталей, которые обрабатываются не по всем поверхностям, за первичную базу следует принимать ту поверхность, которая не обрабатывается (остается в черном виде), так как в этом случае базовые поверхности будут иметь наименьшее смещение относительно обработанных поверхностей. Например, при обработке детали,показанной на рис. 286, за базу следует принять необрабатываемую поверхность а. В этом случае смещение отверстия диаметром 40А₃ относительно наружной поверхности будет наименьшим.

3. Для деталей, обрабатываемых кругом, за первичную базу следует принимать поверхности, имеющие наименьший припуск на обработку. В. этом случае будет наибольшая гарантия, что не получится брака из-за неправильного распределения припуска.

4. Нужно стремиться, чтобы поверхности, принимаемые за первичные базы, были по возможности чистыми и ровными.

5. Поверхности, принимаемые за первичные базы, должны позволять надежно закрепить заготовку, чтобы можно было производить обработку со скоростными режимами резания.

Надежность закрепления заготовки особо важна при черновой обработке, которую ведут с большими сечениями стружки. В этих случаях нужно стремиться к максимальной жесткости установки. Поэтому при черновой обработке, где точность не имеет большого значения, рекомендуется широко использовать комбинированное крепление заготовки: одним концом — в патрон, другим — в центр задней бабки, так как этот способ крепления самый надежный.

Чистовыми базами называются обработанные поверхности, используемые в качестве баз при выполнении операций, на которых поверхности детали получают окончательные размеры.

При выборе чистовой базы следует исходить из следующих основных положений.

1. В качестве чистовой базы следует принимать такую обработанную поверхность, которая может служить базой для обработки возможно большего числа поверхностей.

2. При обработке точных деталей за чистовую базу следует принимать по возможности ту поверхность, на которой готовая деталь устанавливается при работе в машине. В этом случае точность установки детали при обработке будет наибольшей. Например, при обработке зубчатого колеса (рис. 287) за чистовую базу лучше всего принять обработанное отверстие диаметром 40А3, так как колесо этим же отверстием устанавливается на вал машины. Рассмотрим примеры выбора чистовых баз и способов закрепления заготовок на этих базах.

1. При обтачивании деталей типа вал в качестве базы принимают центровые отверстия на торцах вала. Преимущество таких баз заключается в том, что они позволяют в процессе обработки многократно устанавливать детали без дополнительной выверки и без специальных установочных приспособлений, что особо важно в тех случаях, когда технологический процесс строится по принципу расчленения операций.

2. При обтачивании деталей типа втулка, когда наружная поверхность имеет форму цилиндра и отверстие гладкое цилиндрическое, в качестве чистовой установочной базы иногда принимают отверстие, а иногда — наружную цилиндрическую поверхность.

Если за чистовую базу намечено принять поверхность обработанного отверстия, то поверхность этого отверстия обрабатывается на одной из первых операций. Установку заготовки по отверстию можно производить на оправке.

При обработке деталей, у которых имеются внутренние поверхности с пологими конусами, за базу часто принимают коническую поверхность. Пологая коническая поверхность является очень удобной базой, так как она может служить одновременно и надежным средством для закрепления заготовки при обработке.

Способ закрепления заготовки на конусе обеспечивает точное центрирование, быстроту установки и снятия заготовки. Чаще всего в качестве базы используют коническое отверстие, устанавливая заготовку коническим отверстием на конусную оправку (рис. 288).
